天然气专用疏水阀TSS43-80
产品概述
产品介绍：

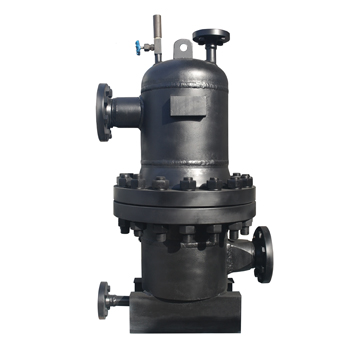

天然气疏水阀
TSS43H系列天然气疏水阀是一种全自动排液装置，该产品在不使用其它动力的条件下使天然气矿的气水分离器或天然气储罐中的沉积水（液）实现全自动排放，排放水（液）的过程中无天然气泄漏，避免了人工排工（液）带来的天然气损失（约为产量的1%），对确保供气质量、净化环境、实行清洁生产、消除安全隐患和改善劳动条件均具有显著的作用。
功能特点：
全天候全自动连续作业，有水就排，无水自动关闭，沉积水（液）排放率100%。
2、 阻气严密，运行中无天然气泄漏，漏气率为零。
3、 自动沉降污物，实行定期排污。
4、 内件材料为全不锈钢，阀体内避经防腐处理，使用寿命长。
5、 安装方便，无需调试，运行平稳，安全可靠。
：
技术特性：
型号
公称通径
公称压力Nominal pressure
工作压力
工作温度
（℃）
排水量
3
漏气率
（%）
排水率
（%）
TSS43H-16
25
32
40
50
65
80
100
150
1.6
≤1.6
常温
2-50
0
100
TSS43H-25
2.5
≤2.0
TSS43H-40
4.0
≤3.0
TSS43H-63
6.3
≤5.0
TSS43H-100
10.0
≤8.0

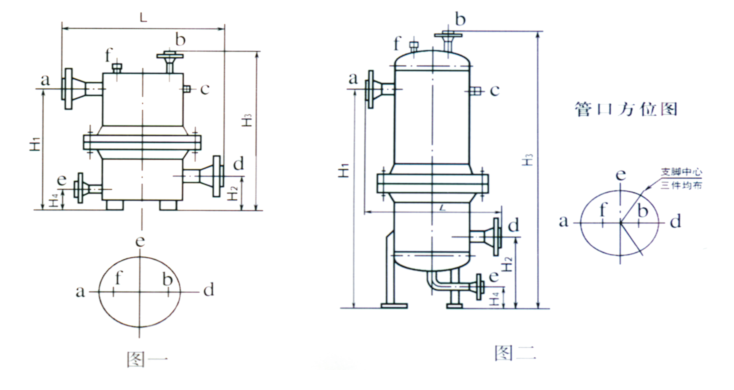

外形简图：a、进水口 b、回气口 c、检查口 d、排水口 e、排污口 f、备用口M20×1.5螺塞
型号、规格、工作参数年、安装尺寸：
TSS43H天然疏水阀按可疏液体中成份的不同分为A系列和B系列两种。
A系列表示可疏液体是水，无其它液体成份（表一）。
B系列表示可疏液体为油或水和凝析油的混合液体（表二）。
如果天然气中含有H2S气体，应选用抗硫型天然气疏水阀，抗硫天然气疏水阀的型号是普通型天然气疏水阀型号前加“k”。表中（）内的型号即为相应型号的抗硫型疏水阀。
：
A系列series 表 一 (Table 1)
|
型 号 |
规格 号 |
公称 压力 |
工作参数 |
安装尺寸 |
进口出口Imported |
综合说明 |
||||||
|
工作 压力 上限 |
排水量 3 |
H1 mm |
H2 mm |
H3 mm |
L mm |
图示 |
DN mm |
PN MPa |
||||
|
TSS43H-16 (KTSS43H-16)
|
A1 |
1.6 |
0.8 |
2 |
500 |
200 |
680 |
540 |
图一 |
40 50 65 80 100 |
1.6 |
1、排污口 尺寸： 所有规 格号均为 PN同进口 2、回气口 连接尺寸： 所有规格 号均为 PN同进口。 3、法兰 标准： 当PN≤ 2.5MPa时 为： -94 当2.5＜ 时为： 型 |
|
A2 |
5 |
600 |
200 |
780 |
600 |
|||||||
|
A3 |
10 |
730 |
200 |
910 |
600 |
|||||||
|
A4 |
15 |
850 |
200 |
1030 |
630 |
|||||||
|
A5 |
1.5 |
2 |
500 |
200 |
680 |
540 |
||||||
|
A6 |
5 |
600 |
200 |
780 |
600 |
|||||||
|
A7 |
10 |
730 |
200 |
910 |
600 |
|||||||
|
A8 |
15 |
730 |
200 |
910 |
630 |
|||||||
|
TSS43H-25（KTSS43H-25）
|
A9 |
2.5 |
2.0 |
2 |
500 |
200 |
680 |
540 |
2.5 |
|||
|
A10 |
5 |
600 |
200 |
780 |
600 |
|||||||
|
A11 |
10 |
860 |
200 |
1040 |
600 |
|||||||
|
A12 |
15 |
880 |
200 |
1060 |
630 |
|||||||
|
TSS43H-40 (KTSS43H-40) |
A13 |
4.0 |
3.0 |
2 |
580 |
200 |
750 |
540 |
4.0 |
|||
|
A14 |
5 |
600 |
200 |
770 |
600 |
|||||||
|
A15 |
10 |
880 |
320 |
1180 |
630 |
图二 |
||||||
|
A16 |
15 |
1000 |
320 |
1320 |
630 |
|||||||
|
TSS43H-63 (KTSS43H-63) |
A17 |
6.3 |
4.5 |
2 |
710 |
200 |
900 |
540 |
图一 |
6.3 |
||
|
A18 |
5 |
730 |
200 |
920 |
600 |
|||||||
|
A19 |
10 |
1000 |
320 |
1320 |
630 |
图二 |
||||||
|
A20 |
15 |
1150 |
320 |
1470 |
630 |
|||||||
|
A21 |
5.5 |
2 |
710 |
200 |
900 |
540 |
图一 |
|||||
|
A22 |
5 |
730 |
200 |
920 |
620 |
|||||||
|
A23 |
10 |
1000 |
320 |
1320 |
630 |
图二 |
||||||
|
TSS43H-100 (KTSS43H-100) |
A24 |
10.0 |
6.0 |
2 |
710 |
200 |
900 |
540 |
图一 |
10.0 |
||
|
A25 |
5 |
730 |
200 |
920 |
620 |
|||||||
|
A26 |
10 |
1120 |
340 |
1140 |
680 |
图二 |
||||||
|
A27 |
8.0 |
2 |
880 |
340 |
1180 |
620 |
||||||
|
A28 |
5 |
1120 |
340 |
1420 |
620 |
|||||||
|
A29 |
10 |
1120 |
340 |
1440 |
680 |
|||||||
B系列series 表 二 (Table 2)
|
型号 |
规格号 |
公称 压力 |
工作参数 |
安装尺寸 |
进口 出口 |
综合说明 |
||||||
|
工作 压力 上限 |
排水量 3 |
H1 mm |
H2 mm |
H3 mm |
L mm |
图示 |
DN mm |
PN MPa |
||||
|
TSS43H-16 (KTSS43H-16) |
B1 |
1.6 |
0.8 |
2 |
700 |
200 |
880 |
540 |
图一 |
40 50 65 80 100 |
1.6 |
1、排污口 连接尺寸： 所有规格 均为 同进口， ； 2、回气口 连接尺寸： 所有规格 号均为 同进口。 3、法兰 标准： 当≤ 时 为： 当2.5＜ ≤时 为： 型 |
|
B2 |
5 |
730 |
200 |
910 |
600 |
|||||||
|
B3 |
10 |
850 |
200 |
1030 |
630 |
|||||||
|
B4 |
1.5 |
2 |
700 |
200 |
880 |
540 |
||||||
|
B5 |
5 |
850 |
200 |
1030 |
600 |
|||||||
|
B6 |
10 |
850 |
200 |
1030 |
600 |
|||||||
|
TSS43H-25 (KTSS43H-25) |
B7 |
2.5 |
2.0 |
2 |
700 |
200 |
880 |
540 |
2.5 |
|||
|
B8 |
5 |
730 |
200 |
910 |
600 |
|||||||
|
B9 |
10 |
1030 |
320 |
1350 |
630 |
图二 |
||||||
|
TSS43H-40 (KTSS43H-40) |
B10 |
4.0 |
3.0 |
2 |
600 |
200 |
980 |
600 |
图一 |
4.0 |
||
|
B11 |
5 |
850 |
200 |
1030 |
600 |
|||||||
|
B12 |
10 |
1030 |
320 |
1350 |
630 |
图二 |
||||||
|
TSS43H-63 (KTSS43H-63) |
B13 |
6.3 |
4.5 |
2 |
730 |
200 |
910 |
600 |
图一 |
6.3 |
||
|
B14 |
5 |
1000 |
320 |
1320 |
630 |
图二 |
||||||
|
B15 |
10 |
1150 |
320 |
1450 |
630 |
|||||||
|
B16 |
5.5 |
2 |
730 |
200 |
910 |
600 |
图一 |
|||||
|
B17 |
5 |
1030 |
320 |
1350 |
630 |
图二 |
||||||
|
TSS43H-100 (KTSS43H-100) |
B18 |
10.0 |
6.0 |
2 |
850 |
200 |
1030 |
620 |
图一 |
10.0 |
||
|
B19 |
3 |
980 |
200 |
1160 |
620 |
|||||||
|
B20 |
8.0 |
2 |
1150 |
340 |
1470 |
620 |
图二 |
|||||
|
B21 |
3 |
1150 |
340 |
1470 |
620 |
|||||||
安装及维护:
1、该疏水阀应水平安装，在管线路较低位置，阀前应装截止阀，过滤器同时安装旁通阀。
2、本疏水阀安装完毕，开启进口截止阀，再开启出口截止阀，疏水阀开始正常运行排水连续作业。
3、安装方向：阀体上的箭头指向与管道内流体方向一致（箭头指向为流体出口端）。
4、排污清除：由于长期累积随凝结水进入疏水阀腔内，会有一定的渣污。
5、排污操作：关闭疏水阀前与后的截止阀，然后打开底部污球阀，再慢开进口截止阀，以凝结水冲洗本阀内腔渣物，直至冲洗内部干净为止。
6、为了防止渣物进入疏水阀，根据用户各自管道情况，定期进行清除污渣，可使疏水阀保持良好的正常工作。
