国标波纹管截止阀
产品概述
产品介绍：
技术范围 Technical Specification
驱动方式 Driving Manner
手动Manual Operated
电动Electric Actuated
设计标准 Design Standard
GB/T12235
结构长度 Face to Face
GB/T12221
连接法兰 Connection Flange
GB/T9113、JB/T79、HG20596
试验和检验 Test and inspection
JB/T9092、GB/T13927
注：系列阀门连接法兰尺寸可根据用户要求设计制造。

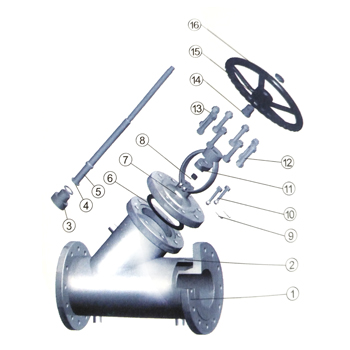

主要零件材料 Material for Main Parts
序号
零件名称
材质
特殊材质
备品备件
推荐（%）
1
阀体
WCB、WC6、
WC9、
C5、CF8、
CF8M、
CF3、CF3M
ZTA2
2
阀瓣
25.1Cr13,
2Cr13,
1Cr18Ni9Ti,
1Cr18Ni12Mo2Ti,
20CrMo1V,
25CrMoV
TA2
3
阀杆
1Cr13、2Cr13、
1Cr18Ni9Ti、
0Cr18Ni12MoTi、
20Cr1MoV、
25Cr2MoV
TC4
4
阀瓣盖
25.1Cr13,
2Cr13,
1Cr18Ni9Ti,
1Cr18Ni12Mo2Ti,
20CrMo1V,
25CrMoV
5
垫片
柔性石墨+
不锈钢
+
6
阀盖
WCB、WC6、
WC9、
C5、CF8、
CF8M、
CF3、CF3M
ZTA2
7
双头螺柱
35CrMoA
0Cr18Ni9
0Cr17Ni12Mo2,
25Cr2MoV
1Cr18Ni9
8
六角螺母Nut
45、35CrMoA、
25CroMoA、
0Cr18Ni9 、
0Cr17Ni12Mo2
2Cr13
9
填料
柔性石墨,
10
填料压套
1Cr13、2Cr13、
1Cr18Ni9Ti、
0Cr18Ni12MoTi
TA2
11
填料压盖
WCB、CF8、
CF8M、
CF3、CF3M
304
12
销
1Cr13
T276-410
13
活节螺栓
35CrMoA
14
阀杆螺母
铜合金
15
手轮
KTH330,
QT400-17
16
锁紧螺母
45、35CrMoA、
25CroMoA、
0Cr18Ni9 、
0Cr17Ni12Mo2
注：钛闸阀的阀盖可选CF8材质，阀盖和阀体连接部加钛材衬套。
技术范围 Technical Specification
驱动方式 Driving Manner
手动 Manual Operated
电动 Electric Actuated
设计标准 Design Standard
GB/T12235
结构长度 Face to Face
GB/T12221
连接法兰
GB/T9113、JB/T79、HG20596
试验和检验 Test and inspection
GB/T13927、JB/T9092
注：系列阀门连接法兰尺寸可根据用户要求设计制造。

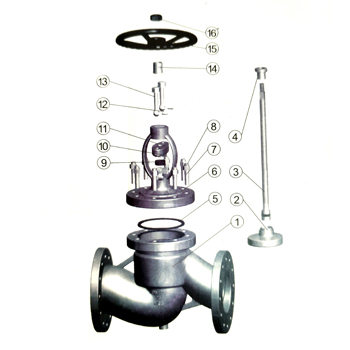

主要零件材料 Material for Main Parts
序号 No.
零件名称
材质
备品备件
推荐（%）
1
阀体
WCB、WC6、
WC9、
C5、CF8、
CF8M、
CF3、
CF3M
2
夹套
25、304
3
阀瓣
25.1Cr13,
2Cr13,
1Cr18Ni9Ti,
1Cr18Ni12Mo2Ti,
20CrMo1V,
25CrMoV
4
阀瓣盖
25.1Cr13,
2Cr13,
1Cr18Ni9Ti,
1Cr18Ni12Mo2Ti,
20CrMo1V,
25CrMoV
5
阀杆
1Cr13、
2Cr13、
1Cr18Ni9Ti、
0Cr18Ni12MoTi、
20Cr1MoV、
25Cr2MoV
6
垫片
柔性石墨+
不锈钢，PTFE
7
阀盖
WCB、WC6、WC9、
C5、CF8、CF8M、
CF3、CF3M
8
填料
柔性石墨,PTFE
9
销
1Cr13
10
活节螺栓
35CrMoA
11
填料压盖
WCB、CF8、
CF8M、
CF3、CF3M
12
双头螺柱
35CrMoA
0Cr18Ni9
0Cr17Ni12Mo2,
25Cr2MoV
13
六角螺母
45、35CrMoA、
25CroMoA、
0Cr18Ni9 、
0Cr17Ni12Mo2
14
阀杆螺母
铜合金
15
手轮
KTH330,
QT400-17
16
锁紧螺母
45、35CrMoA、
25CroMoA、
0Cr18Ni9 、
0Cr17Ni12Mo2
用途 Application
本阀门广泛用于水、蒸汽、石油、石油制品和化工业管线上，作为启闭装置用。驱动方式有手动、齿轮传动及电动、气动等。
型号 Model
法兰标准
公称压力
法兰
密封面
产品型号
JB/T74
GB9113
HG20592-
20635
1.6
凸平面
J41H-16C
J41WY-16P
J41WY-16R
Z41Y-16R
2.5
J41H-25
J41WY-25P
J41WY-25R
Z41Y-25R
4.0
凹面
J41H-40
J41WY-40P
J41WY-40R
Z41Y-40R
6.4
J41H-64
J41WY-64P
J41WY-64R
Z41Y-64R
10.5
凹面或
环连接
J41H-100
J41WY-100P
J41WY-100R
Z41Y-100I
16.0
J41H-160
J41WY-160P
J41WY-160R
Z41Y-160I
伞齿轮传动截止阀
在型号“J”后插入“5”，
示例J541H-25
电动截止阀
在型号“J”后插入“9”，
示例J941H-25
标准规范 Standards
设计与制作
结构长度
压力-温度等级
连接法兰
试验与检验
GB 12234 GB 12221 GB9131 JB/T74 HG20604 JB/T74-90 GB9113 HG20592-20635 JB/T9092-1899 GB13927
性能规范 Specifications
公称
压力
试验压力
适用温度（℃）
适用介质
强度
试验
密封
试验
WCB
Cr5Mo
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
1.6
2.4
1.8
≤425
≤550
≤220（X）
≤600（Y）
≤220（W）
≤600（Y）
水、
油品、
蒸汽、
酸性介质
2.5
3.8
2.8
4.0
6.0
4.4
6.4
9.6
7.1
10.0
15
11
16.0
24
17.6
主要零件材料 Material of Main Parts
零件名称
材料牌号
阀体 Body
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
ZGCr5Mo
阀盖 Bonnet
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
ZGCr5Mo
支架 Yoke
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
ZGCr5Mo
阀瓣 Disc
2Cr13
304
316
Cr5Mo
阀杆 Stem
2Cr13
304
316
25Cr2MoV
垫片 Gasket
缠绕垫片 Spiral wound Gasket 或聚四氟乙烯 PTFE
填料 Packing
增强柔性石墨 Expanded Flexible Graphite 或聚四氟乙烯 PTFE
附注：我厂可提供各种标准法兰和按用户要求制造法兰。
压力—温度等级表 P—T Class
|
材料 |
基准温度 （℃） - |
工作温度（℃） |
||||||||||||
| 10、20、25、ZG200、ZG250 |
200 |
250 |
300 |
350 |
400 |
425 |
435 |
445 |
455 |
|||||
|
15CrMo ZG20CrMo |
200 |
320 |
450 |
490 |
500 |
510 |
515 |
525 |
535 |
545 |
||||
|
12Cr1MoV 15CrMo1V ZG20CrMoV ZG15Cr1Mo1V |
200 |
320 |
450 |
510 |
520 |
530 |
540 |
550 |
560 |
570 |
||||
|
1CrMo ZG1Cr5Mo |
200 |
325 |
390 |
430 |
450 |
470 |
490 |
500 |
510 |
520 |
530 |
540 |
550 |
|
|
1Cr18Ni9Ti ZG1Cr18Ni9Ti 1Cr18Ni12Mo2Ti ZG1Cr18Ni12Mo2Ti |
200 |
300 |
400 |
480 |
520 |
560 |
590 |
610 |
630 |
640 |
660 |
675 |
690 |
700 |
PN
(MPa)
PS
(MPa)
Test
Presure
最大工作压力Ptmax (MPa).Working Pressuer(MPa)
1.6
2.4
1.6
1.4
1.25
1.1
1.0
0.90
0.80
0.70
0.64
0.56
0.50
0.45
0.40
0.36
2.5
3.8
2.5
2.2
2.0
1.8
1.6
1.4
1.25
1.1
1.0
0.9
0.80
0.70
0.64
0.56
4.0
6.0
4.0
3.6
3.2
2.8
2.5
2.2
2.0
1.8
1.6
1.4
1.25
1.1
1.0
0.90
6.4
9.6
6.4
5.6
5.0
4.5
4.0
3.6
3.2
2.8
2.5
2.2
2.0
1.8
1.6
1.4
10.0
15.0
10.0
9.0
80
7.1
6.4
5.6
5.0
4.5
4.0
3.6
3.2
2.8
2.5
2.2
16.0
24.0
16.0
14.0
12.5
11.2
10.0
9.0
8.0
7.1
6.4
5.6
5.0
4.5
4.0
3.6

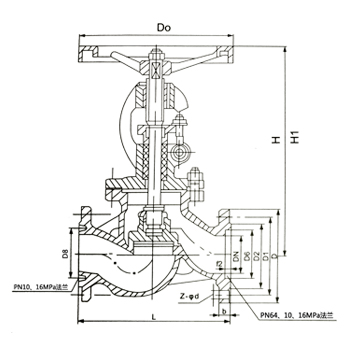

主要外形尺寸及连接尺寸 General Dimensions
型号（Model）：J41H(W,Y)-16C(P,R,I),J41H(W,Y)-25(P,R,I),J41H(W,Y)-40(P,R,I)
|
公称压力 |
公称通径 |
主要外形尺寸及连接尺寸（mm） |
重量 |
|||||||||
|
L |
D |
D1 |
D2 |
D6 |
b-f |
f2 |
Z-Φd |
H |
D0 |
|||
|
1.6 |
10 |
130 |
90 |
60 |
40 |
/ |
14-2 |
/ |
4-14 |
198 |
120 |
4.7 |
|
15 |
130 |
95 |
65 |
45 |
/ |
16-2 |
/ |
4-14 |
218 |
120 |
5.2 |
|
|
20 |
150 |
105 |
75 |
55 |
/ |
16-2 |
/ |
4-14 |
258 |
140 |
7.1 |
|
|
25 |
160 |
115 |
85 |
65 |
/ |
16-2 |
/ |
4-14 |
275 |
160 |
7.4 |
|
|
32 |
180 |
135 |
100 |
78 |
/ |
18-2 |
/ |
4-18 |
280 |
180 |
8.5 |
|
|
40 |
200 |
145 |
110 |
85 |
/ |
18-3 |
/ |
4-18 |
330 |
200 |
12.5 |
|
|
50 |
230 |
160 |
125 |
100 |
/ |
18-3 |
/ |
4-18 |
350 |
240 |
14 |
|
|
65 |
290 |
180 |
145 |
120 |
/ |
18-3 |
/ |
4-18 |
400 |
280 |
22.5 |
|
|
80 |
310 |
195 |
160 |
135 |
/ |
20-3 |
/ |
8-18 |
355 |
280 |
29 |
|
|
100 |
350 |
215 |
180 |
155 |
/ |
22-3 |
/ |
8-18 |
415 |
320 |
32.5 |
|
|
125 |
400 |
245 |
210 |
185 |
/ |
24-3 |
/ |
8-18 |
460 |
360 |
80 |
|
|
150 |
480 |
280 |
240 |
210 |
/ |
24-3 |
/ |
8-23 |
510 |
400 |
93.5 |
|
|
200 |
600 |
335 |
295 |
265 |
/ |
26-3 |
/ |
12-23 |
710 |
400 |
180 |
|
|
250 |
650 |
405 |
355 |
320 |
/ |
30-3 |
/ |
12-25 |
786 |
450 |
440 |
|
|
300 |
750 |
460 |
410 |
375 |
/ |
30-4 |
/ |
12-25 |
925 |
500 |
648 |
|
|
2.5 |
10 |
130 |
90 |
60 |
40 |
/ |
16-2 |
/ |
4-14 |
198 |
120 |
4.9 |
|
15 |
130 |
95 |
65 |
45 |
/ |
16-2 |
/ |
4-14 |
218 |
120 |
5.4 |
|
|
20 |
150 |
105 |
75 |
55 |
/ |
16-2 |
/ |
4-14 |
258 |
140 |
7 |
|
|
25 |
160 |
115 |
85 |
65 |
/ |
16-2 |
/ |
4-14 |
275 |
160 |
7.4 |
|
|
32 |
180 |
135 |
100 |
78 |
/ |
18-2 |
/ |
4-18 |
280 |
180 |
8.5 |
|
|
40 |
200 |
145 |
110 |
85 |
/ |
18-3 |
/ |
4-18 |
330 |
200 |
12.5 |
|
|
50 |
230 |
160 |
125 |
100 |
/ |
20-3 |
/ |
4-18 |
350 |
240 |
16 |
|
|
65 |
290 |
180 |
145 |
125 |
/ |
22-3 |
/ |
8-18 |
400 |
280 |
25 |
|
|
80 |
310 |
195 |
160 |
145 |
/ |
22-3 |
/ |
8-18 |
355 |
280 |
30 |
|
|
100 |
350 |
230 |
190 |
160 |
/ |
24-3 |
/ |
8-23 |
415 |
320 |
34.5 |
|
|
125 |
400 |
270 |
220 |
180 |
/ |
28-3 |
/ |
8-25 |
460 |
360 |
89 |
|
|
150 |
480 |
300 |
250 |
218 |
/ |
30-3 |
/ |
8-25 |
510 |
400 |
98 |
|
|
200 |
600 |
360 |
310 |
278 |
/ |
34-3 |
/ |
12-25 |
710 |
400 |
180 |
|
|
250 |
650 |
425 |
370 |
332 |
/ |
36-3 |
/ |
12-30 |
786 |
450 |
446 |
|
|
300 |
750 |
485 |
430 |
390 |
/ |
40-4 |
/ |
12-30 |
925 |
500 |
654 |
|
|
4.0 |
10 |
130 |
90 |
60 |
40 |
35 |
16-2 |
4 |
4-14 |
198 |
120 |
4.9 |
|
15 |
130 |
95 |
65 |
45 |
40 |
16-2 |
4 |
4-14 |
233 |
120 |
5.7 |
|
|
20 |
150 |
105 |
75 |
55 |
51 |
16-2 |
4 |
4-14 |
275 |
140 |
7 |
|
|
25 |
160 |
115 |
85 |
65 |
58 |
16-2 |
4 |
4-14 |
285 |
160 |
8.8 |
|
|
32 |
180 |
135 |
100 |
78 |
66 |
18-2 |
4 |
4-18 |
302 |
180 |
11.8 |
|
|
40 |
200 |
145 |
110 |
85 |
76 |
18-3 |
4 |
4-18 |
355 |
200 |
16.5 |
|
|
50 |
230 |
160 |
125 |
100 |
88 |
20-3 |
4 |
4-18 |
373 |
240 |
24 |
|
|
65 |
290 |
180 |
145 |
125 |
110 |
22-3 |
4 |
8-18 |
408 |
280 |
33 |
|
|
80 |
310 |
195 |
160 |
145 |
121 |
22-3 |
4 |
8-18 |
436 |
320 |
4 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24-3 |
4.5 |
8-23 |
480 |
360 |
60 |
|
|
125 |
400 |
270 |
220 |
188 |
176 |
28-3 |
4.5 |
8-25 |
558 |
400 |
89 |
|
|
150 |
480 |
300 |
250 |
218 |
204 |
30-3 |
4.5 |
8-25 |
611 |
400 |
98 |
|
|
200 |
600 |
375 |
320 |
282 |
260 |
38-3 |
4.5 |
12-30 |
720 |
400 |
190 |
|
主要外形尺寸及连接尺寸 General Dimensions
型号（Model）：J41H(W,Y)-64 (P,R,I),J41H(W,Y)-100(P,R,I),J41H(W,Y)-160(P,R,I)
|
公称压力 |
公称通径 |
主要外形尺寸及连接尺寸（mm） |
重量 |
||||||||||
|
L |
D |
D1 |
D2 |
D6 |
D8 |
b-f |
f2 |
Z-Φd |
H |
D0 |
|||
|
6.4 |
10 |
170 |
100 |
70 |
50 |
35 |
/ |
18-2 |
4 |
4-14 |
198 |
120 |
5.7 |
|
15 |
170 |
105 |
75 |
55 |
41 |
/ |
18-2 |
4 |
4-14 |
195 |
140 |
10 |
|
|
20 |
190 |
125 |
90 |
68 |
51 |
/ |
20-2 |
4 |
4-18 |
228 |
160 |
13 |
|
|
25 |
210 |
135 |
100 |
78 |
58 |
/ |
22-2 |
4 |
4-18 |
275 |
180 |
14.5 |
|
|
32 |
230 |
150 |
110 |
82 |
66 |
/ |
24-2 |
4 |
4-23 |
325 |
200 |
19 |
|
|
40 |
260 |
165 |
125 |
95 |
75 |
/ |
24-3 |
4 |
4-23 |
360 |
240 |
25 |
|
|
50 |
300 |
175 |
135 |
105 |
88 |
/ |
26-3 |
4 |
8-23 |
410 |
280 |
35 |
|
|
65 |
340 |
200 |
160 |
130 |
110 |
/ |
28-3 |
4 |
8-23 |
450 |
320 |
48 |
|
|
80 |
380 |
210 |
170 |
140 |
121 |
/ |
30-3 |
4 |
8-23 |
485 |
360 |
56 |
|
|
100 |
430 |
240 |
200 |
168 |
150 |
/ |
32-3 |
4.5 |
8-25 |
537 |
400 |
125 |
|
|
125 |
500 |
250 |
240 |
202 |
176 |
/ |
36-3 |
4.5 |
8-30 |
631 |
400 |
131 |
|
|
150 |
550 |
340 |
280 |
240 |
204 |
/ |
38-3 |
4.5 |
8-34 |
646 |
450 |
157 |
|
|
200 |
650 |
405 |
345 |
300 |
260 |
/ |
44-3 |
4.5 |
12-34 |
813 |
500 |
283 |
|
|
10.0 |
10 |
170 |
100 |
70 |
50 |
35 |
35 |
20-2 |
4 |
4-14 |
198 |
120 |
6 |
|
15 |
170 |
105 |
75 |
55 |
40 |
35 |
20-2 |
4 |
4-14 |
202 |
140 |
11 |
|
|
20 |
190 |
125 |
90 |
68 |
51 |
45 |
22-2 |
4 |
4-18 |
228 |
160 |
3.2 |
|
|
25 |
210 |
135 |
100 |
78 |
58 |
50 |
24-2 |
4 |
4-18 |
250 |
180 |
14 |
|
|
32 |
230 |
150 |
110 |
82 |
66 |
65 |
24-2 |
4 |
4-23 |
326 |
200 |
15 |
|
|
40 |
260 |
165 |
125 |
95 |
76 |
75 |
26-3 |
4 |
4-23 |
359 |
240 |
29 |
|
|
50 |
300 |
195 |
145 |
112 |
88 |
85 |
28-3 |
4 |
4-25 |
414 |
280 |
49 |
|
|
65 |
340 |
220 |
170 |
138 |
110 |
110 |
32-3 |
4 |
8-25 |
434 |
320 |
65 |
|
|
80 |
380 |
230 |
180 |
148 |
121 |
115 |
34-3 |
4 |
8-30 |
547 |
400 |
95 |
|
|
100 |
430 |
265 |
210 |
172 |
150 |
145 |
38-3 |
4.5 |
8-25 |
621 |
450 |
115 |
|
|
125 |
500 |
310 |
250 |
210 |
176 |
175 |
42-3 |
4.5 |
8-34 |
732 |
450 |
149 |
|
|
150 |
550 |
350 |
290 |
250 |
204 |
205 |
46-3 |
4.5 |
12-34 |
840 |
500 |
310 |
|
|
200 |
650 |
430 |
360 |
312 |
266 |
265 |
54-3 |
4.5 |
12-41 |
925 |
550 |
590 |
|
|
16.0 |
15 |
170 |
110 |
75 |
52 |
40 |
35 |
24-2 |
4 |
4-18 |
148 |
140 |
12.2 |
|
20 |
190 |
130 |
90 |
62 |
51 |
45 |
26-2 |
4 |
4-23 |
156 |
160 |
51 |
|
|
25 |
210 |
140 |
100 |
72 |
58 |
50 |
28-2 |
4 |
4-23 |
125 |
180 |
17 |
|
|
32 |
230 |
165 |
115 |
85 |
66 |
65 |
30-2 |
4 |
4-25 |
200 |
200 |
21.4 |
|
|
40 |
260 |
175 |
125 |
92 |
76 |
75 |
32-2 |
4 |
4-27 |
231 |
240 |
32 |
|
|
50 |
300 |
215 |
165 |
132 |
88 |
95 |
32-3 |
4 |
8-25 |
262 |
250 |
52 |
|
|
65 |
340 |
245 |
190 |
152 |
110 |
110 |
36-3 |
4 |
8-30 |
303 |
320 |
69 |
|
|
80 |
380 |
260 |
205 |
168 |
121 |
130 |
44-3 |
4 |
8-30 |
341 |
400 |
98 |
|
|
100 |
430 |
300 |
240 |
200 |
150 |
160 |
48-3 |
4.5 |
8-34 |
485 |
450 |
119 |
|
